El esquema eléctrico de Dumbo

Enlace para el indice
Enlace para la tienda

Antes de comenzar



Presentamos aquí de la forma más clara el esquema eléctrico de nuestro dron de carreras clónico sencillo y económico chino, que hemos llamado Dumbo. Si quieres ver cómo montar el hardware en el dron, puedes mirar este enlace. Si quieres aprender a configurar este dron con CLEANFLIGHT, hemos preparado este otro tutorial.

Unos últimos consejos antes de comenzar.

1- Comprueba la polaridad de los cables. También en el conector XT60

2- Si no estás muy seguro de tus habilidades soldando antes de comenzar, te recomendamos leer este tutorial específico de soldadura en tarjetas integradas, y luego practicar un poco con cualquier cacharro viejo antes de estropear tu FC.

3- Comprueba la polaridad de los cables. Seguir el código de colores (Rojo = +5 V, Negro = GND, Amarillo/Verde = Señal) es una forma práctica de no cometer errores.

4- Si eres una persona cabal y responsable, y has estudiado concienzudamente todos los tutoriales de esta guía (incluso de noche y sacrificando horas de sueño), evidentemente, este fototutorial te sobra por completo. A ti te basta con las hojas de especificaciones de los componentes, y de ahí ya tiras para adelante. En cualquier caso, en cuanto dejen de ser novatos, las hojas de especificaciones de los  componentes es con lo que todos van a tener que trabajar en el futuro. A ti, para facilitarte la tarea (no es que te haga ninguna falta en realidad, ya sabemos) te ponemos unos enlaces con las especificaciones de los componentes del dron al final de este post.

5- Comprueba la polaridad antes de soldar los cables.

6- Comprueba la polaridad de los cables. Lo hemos dicho ya?

7- Es conveniente compr0bar la polaridad de todos los cables soldados antes de conectar la batería para evitar quemar accidentalmente todo el montaje.

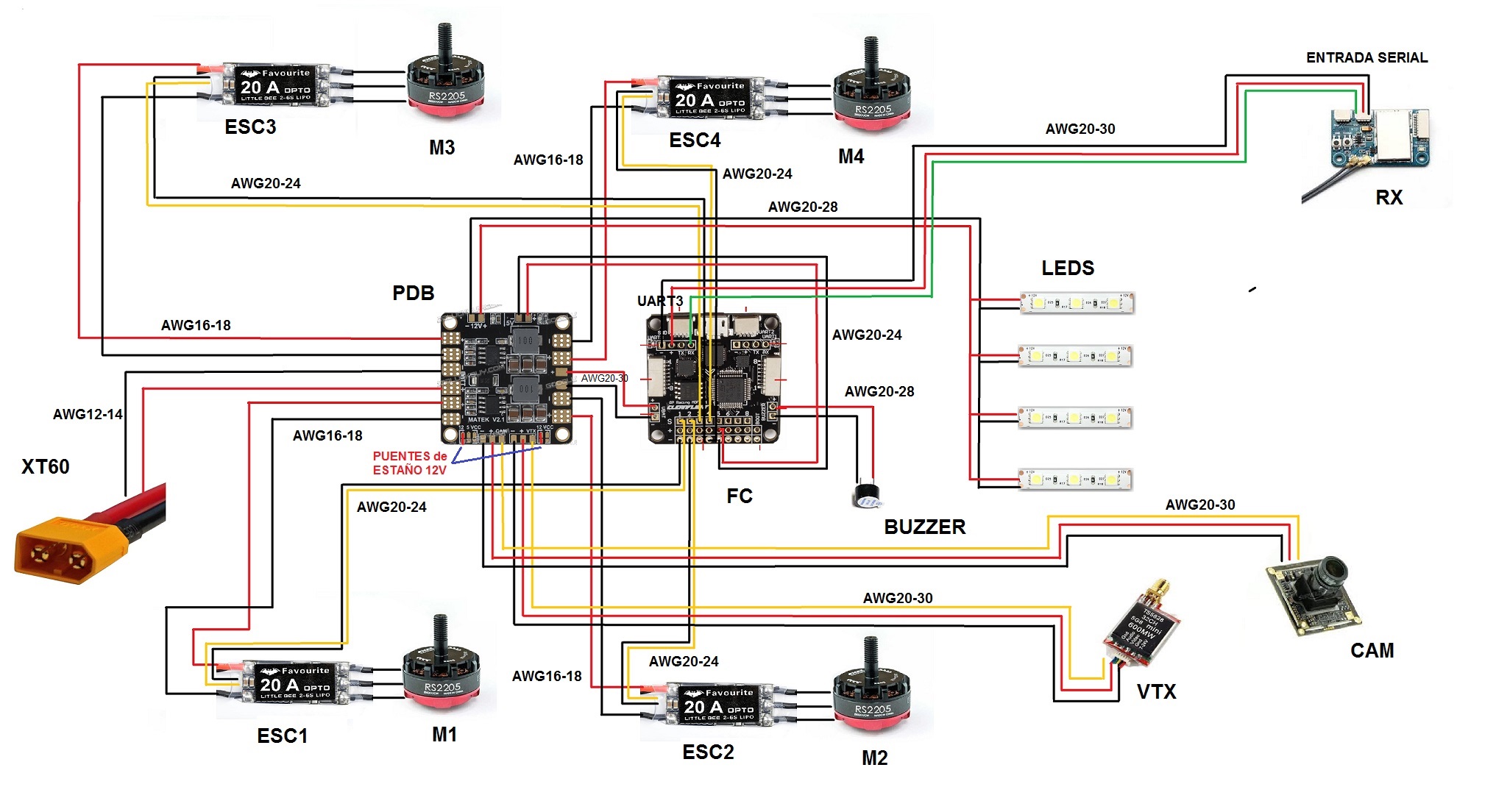

El esquema eléctrico de Dumbo


Esquema eléctrico de un dron

Hojas de especificaciones de los componentes



A continuación tienes los enlaces de las hojas de espacificaciones y manuales de los componentes

FC SPRacingF3-Manual-latest

PDB HUB5V12V_Manual_V3

Cámara

VTX

ESC

Motores

Receptor de radio (en el esquema está representado un FlySky X6B) FS-X6B Receiver Manual
