Arduino y WIFI ESP8266

Conectado Arduino a las redfes WIFI

Objetivos




    • Presentar el módulo WIFI ESP8266.
    • Describir sus posibilidades.
    • Presentar un circuito de prueba para conectarlo a nuestros Arduinos.
    • Empezar con los comandos AT que acepta.
    • Montarun pequeño servidor Web a través de WIFI..


Material requerido.

Imagen de Arduino UNO  Arduino UNO o equivalente.
ProtoboardUna Protoboard .

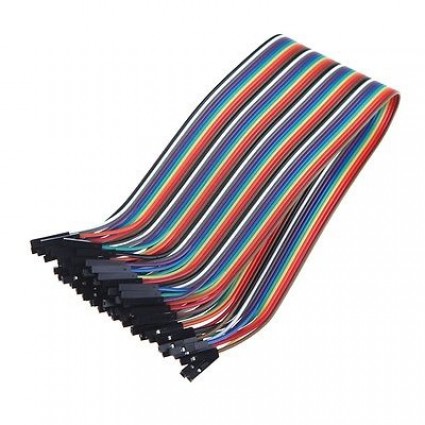

conexionesAlgunos cables de protoboard, preferiblemente Dupont macho/hembra.
Vista frontal Un módulo WIFI ESP8266



Arduino y las conexiones WIFI



A medida que te acostumbras a la idea de que puedes conectar tu Duino al mundo exterior vía una conexión inalámbrica, seguir usando cables se hace un poco cuesta arriba, da como pereza.

Ya hemos visto cómo usar una primera opción de conexión sin hilos mediante Bluetooth en las sesiones previas, pero antes o después llegaremos a querer usar WIFI para esto.

Las razones son fáciles de entender. Las WIFIs mezclan la comodidad de uso de las conexiones inalámbricas Bluetooth, con un  mayor alcance y por si fuera poco, muy probablemente tengas un acceso WIFI en casa o en el trabajo y listo para conectarte a el.

Así, pues, parece que ha llegado el momento de comprar un Shield WIFI  similar al shield Ethernet. Acostumbrados, como estamos, a que las cosas en Arduino sean baratitas,  nos acercamos a nuestra página de compra preferida y nos llevamos un buen susto.

No hay modo de comprar un shield WIFI por menos de 50€ y los hay hasta de 80€. ¿Qué está pasando aquí?

Bueno, la verdad es que no está muy claro, pero mientras que puedes comprar un adaptador USB WIFI para tu PC por menos de lo que vale una entrada de cine, cuando hablamos de Arduino, los precios se disparan.

Puede ser que desarrollar la tarjeta sea cara, especialmente el software o simplemente que han visto la ocasión de hacer un negóciate con nosotros, pero sea como sea es lo que hay.

Por eso yo decidí que por ahora de Shields WIFI ni hablar a ese precio y me puse a ver que había por ahí que me pudiera servir y mira por donde hay cosas de precio mucho más atractivo si estás dispuesto a aceptar ciertas limitaciones.

Y en cuanto empieces a buscar algo de WIFI barato te encontrarás con el módulo WIFI ESP8266, que es algo muy parecido a los módulos Bluetooth de las sesiones previas de comunicaciones, y que al igual que ellos incluye toda la electrónica necesaria para la comunicación Radio Frecuencia en la banda WFI, así como la pila TCPIP y que se comunica con nosotros a través de un puerto serie.

De hecho, exactamente igual que los modos HC-06 y HC-05 se gobierna mediante comandos AT, algo que ya no tiene secretos para los seguidores de estas sesiones, y todo por un precio similar al de los Bluetooth.

Así, que vamos a ver como usamos estos interesantes módulos.



Conectando el módulo ESP8266



Lo primero es decir que este es modulo muy sencillo y diseñado desde el principio con la Internet of Things en mente ( IOT), y por eso incluye todo lo necesario para conectarse a un punto de acceso WIFI mediante comandos de texto AT, vía una puerta serie, que puede ser configurada a diferentes velocidades.

Una vez que le instruimos para que se conecte a nuestra WIFI, el modulo es capaz de enviar información que le remitimos vía la puerta serie a una dirección  IP y puerto que deseemos.

Cuando se trata de recibir, limpia todo el empaquetado TCPIP y nos reenvía por la puerta serie la información de datos limpia de polvo y paja, con lo que tiene la enorme virtud de permitirnos olvidarnos de la gestión del TCPIP y de las demandas de procesador y memoria que suponen.

A cambio no es exactamente una conexión WIFI, porque no tenemos acceso al stack o al socket IP pero para el Arduino esto es casi una ventaja.


  • De hecho el módulo ESP8266 incluye un pequeño procesador interno que podríamos programar para funcionar de modo autónomo y que incluso dispone de un par de puerto GPIO (General Purpose Input Output) para su uso como activador de algo, pero esto e una historia para otro día.

Veamos como conectarlo a nuestro Arduino, el patillaje del módulo visto desde la parte superior donde se puede observar la antena integrada, es así:

Patillaje del modulo WIFI

La fuente interna de 3.3V del Arduino da un máximo de 50 mA, cuando el consumo del módulo suele ser en el arranque bastante superior a esto, lo que le llevara a unos arranques poco fiables, y aunque se acaba consiguiendo,  deben repetirse una y otra vez ( aunque naturalmente el modulo sufrirá).

Si disponéis de una fuente externa de alimentación de 3.3V no dudéis en usar la para alimentar este módulo ESP8266. Se inicia como una seda, mientras que si no disponéis de ella, el montaje que indico a continuación os permitirá hacer pruebas, lo he comprobado, pero os costará arrancar.





Diagrama d eprotoboard


  • Las hojas de normas del módulo WIFI ESP8266 especifica que debe ser alimentado a 3,3 Voltios y no recomienda conectarle 5V directamente so pena de quemarlo.
  • Menos claro está el hecho de que RXD y TXD deban ser a 3,3 V. He visto varias notas por Internet recomendando montar un divisor de tensión en cada pin para evitar problemas, pero yo los he conectado directamente a Arduino sin problemas (Me compré dos, por si acaso, son muy baratos).
  • Según la versión de firmware que incluya el modulo, el pin RST debe o no ser conectado a tensión (3,3V) para poder activar el uso del módulo. El que yo he recibido, desde luego no se activa sin él, pero he leído que hay versiones más antiguas que no lo necesitan.


En lo que he mirado por Internet, estamos de nuevo con la historia de conectar este módulo a los pines digital 0 y 1 del Arduino para aprovechar la conexión serie hardware, porque dicen que la conexión mediante la librería SotwareSerial es problemática a 115.200 baudios.Problema que yo al menos nunca he detectado

Yo soy demasiado vago para andar conectando y desconectando el modulo, cada vez que quiero reprogramar mi Duino, así que he hecho pruebas y a mi este montaje me funciona sin problemas, así que es el que os lo recomiendo.


  • Como norma general, y mientras no se demuestre lo contrario, en estas páginas nunca conectaremos las líneas de comunicación serie a los pines 0 y 1 del Arduino, siempre intentaremos usar otros pines y dejar estos libres para la comunicación vía USB.




Primeros comandos AT con ESP8266



Aunque al principio los modulos ESP8266 venian programados a una velocidad de comunicacion de 9.600 ultimamente estan viniendo a 115.200 y por eso convendria que supongais esa velocidad de entrada e ir bajando si es necesario.

Ojo: Los Arduinos UNO no van muy finos a 115200 con la libreria serie, usad un MEGA o DUE si podeis, porque hay muchos errores de transmision en caso contrario

Vamos a volcar a nuestro Arduino el siguiente programita, que heredamos de la conexión Bluetooth, que simplemente vuelca la consola al puerto serie y viceversa:

#include <SoftwareSerial.h>
SoftwareSerial BT1(3, 2); // RX | TX

void setup()
  {  Serial.begin(115200);
     BT1.begin(115200);
  }

void loop()
  {  String B= "." ;
     if (BT1.available())
         { char c = BT1.read() ;
           Serial.print(c);
         }
     if (Serial.available())
         {  char c = Serial.read();
            BT1.print(c);
         }
   }

Abrid ahora la consola y aseguraros de que enviamos seleccionamos ambos en la terminación de línea. Además en mi caso la comunicación venia definida a 115200 baudios de fábrica, por lo que en principio conviene que lo probéis así.

Configurar puerto serie

Si con la conexión que hemos descrito en el apartado anterior hay veces que el ESP8266 parece que no arranca.  Soltad la alimentación del módulo, y volved a conectarla al cabo de uso segundos. Deberíais ver algo así:

Mensaje bienvenida

Si no tenéis el mensaje de ready, repetid el proceso. A mí me ha costado varias veces en algún momento.


  • No os preocupéis por toda esa basurilla que sale antes de la versión del Soft. Parece que es normal.


Vamos con nuestro primer comando AT, simplemente pedir atención: AT + [Intro]:

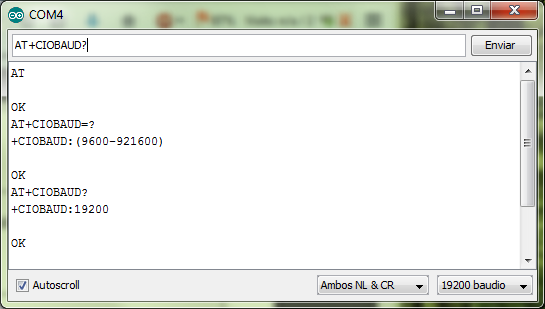

Comando AT

El modulo responde con un sencillo OK, para indicar que tenemos line abierta. En caso negativo probad a cambiar la velocidad de transmisión hasta que recibáis un mensaje legible.

Para resetear el modulo probad AT+RST

No he encontrado una descripción muy clara de los modos de funcionamiento pero se puede cambiar la instrucción AT+CWMODE=n, donde n es 1,2 o 3. Para saber en qué modo estáis:

AT+CWMODE?

I_4

Aparentemente la buena es la 3: Probad

Arduino + WIFI ESP8266

En mi caso responde que “No change” porque ya le había dado esta instrucción antes.

Vamos ahora a ver qué puntos de acceso WIFI tenemos en las inmediaciones: I_6

Al principio del mensaje indica 3 redes disponibles, Charly (la mía) mas MOVISTAR_8E24 y MVSA_8, a la que podríamos conectarnos.

Para conectarme a mi Router, necesito como siempre el nombre SSID que publica el punto de acceso (En mi caso Charly) y la contraseña de uso. La instrucción a usar es:

AT+CWJAP=”charly”,”contrase”

Arduino + WIFI ESP8266

Al cabo de un momento si no hay problemas, responde con un OK. Y para ver que IP nos ha asignado hacemos: AT+CIFSR

Arduino + WIFI ESP8266

Que en mi caso es la 192.168.1.34. Vamos a empezar a jugar con algo un poco más interesante. Prueba con:

AT+CIPMUX=1
AT+CIPSERVER=1,80

El primero habilita múltiples conexiones simultaneas, y el segundo arranca un servicio web (con el número de servicio = 1) en el puerto 80. Si ahora vas a tu navegador y escribes la dirección IP de tu módulo ESP8266, recibirás en la consola los mensajes correspondientes a la conexión:

Respuesta del navegador

Acabamos de montar un pequeño servidor web con unas pocas instrucciones AT, no está mal.

¿Podríamos usarlo para enviar órdenes a nuestro Arduino como hacíamos con el BlueTooth, o con la tarjeta Ethernet? Me imagino que ya sabéis la respuesta.

Hay una forma muy fácil de pasar parámetros a nuestro Arduino, directamente desde el navegador, sin más que pasarle los parámetros después de la dirección IP, como por ejemplo:

Detalle navegador

Y lo que recibe la consola es:

Consola Arduino

Fíjate que en la 4ª línea empezando por abajo, pone:

+IPD,2,331:GET /%20p13=1,%20p12=0,p9=189 HTTP/1.1

Que es poco más que una copia de lo que escribimos arriba, sin más que sustituir los espacios por %20 (Una manía que viene de largo).

Podemos ya usar esto con un parser para activar comandos en nuestro Arduino.


  • Un parser es un programa que en la jerga informática, analiza textos buscando instrucciones a realizar.


Basta con escribir un programa que revisa las entradas de texto en la consola y gobierne los pines de Arduino, en función de lo que se encuentre. Ya hicimos cosas así en las sesiones previas relativas al shield Ethernet y siguen siendo plenamente aplicables aquí.



Cambiando la velocidad de comunicación

Para saber la velocidad de comunicación a la que tu modulo puede funcionar, tenemos el comando:

AT+CIOBAUD=?

CIOBAUD

Que nos informa, de que acepta velocidades de comunicación entre 9600 y 921600, casi nada.

Para conocer la velocidad actual, tenemos otro comando:

Comandos AT en ESP8266

Y para modificar la velocidad de comunicación por la puerta serie:

AT+CIOBAUD=xxxx

Pero según el manual del ESP8266, solo podemos elegir entre, 9600, 19200, 38400, 74880, 115200, 230400, 460800  y 921600 . El problema es que solo coincidimos con la consola Arduino en las velocidades de 9600 (El valor por defecto), 19200 y 115200.

Ya hemos dicho que la opinión en Internet es que a 115200, la comunicación no es fiable y por tanto elegiremos 19200 como velocidad estándar, lo que no es mucho si vamos a usar la WIFI para algo más que mandar mensajes de texto.

Asi que por ahora elegiremos 19200 como velocidad estándar, con el comando

AT+CIOBAUD=19200

Comandos AT para ESP8266

Recordad ahora reprogramar vuestro Arduino con la nueva velocidad modificando el primer programa que usamos en esta sesión.

En las próxima sesión veremos cómo presentar valores de lecturas por ejemplo, en el servidor Web que acabamos de montar.



Resumen de la sesión




    • Hemos visto un primer contacto con el módulo WIFI ESP8266.
    • Presentamos un pequeño circuito de prueba para conectarlo a nuestros Arduinos, sin necesidad de programas externos de comunicación.
    • Vimos las primeras instrucciones AT que acepta este módulo.
    • Montamos un mínimo servidor Web con nuestro modula, apto ya para recibir instrucciones a través de un navegador Web, incluyendo el de teléfonos y tabletas.

(546) Comments

  • muchisimas gracias por contestar de verdad, si quisiera que el modulo leyera las diferentes entradas analogicas del arduino y me las mandase a un servidor que me e montado,¿que tendria que instalarle un firware al esp con la url del servidor y las variables que correspondan a las entradas analogicas?
    muchas gracias!! Saludos

    • Ignacio

    Hola Iván, muchas gracias por estos artículos.
    Empiezo con Arduino, así que por favor, si ves problemas de concepto, dímelo.
    Me ha ido bien conectar la ESP8266 a una MEGA, por los puertos RX-TX y alimentada directamente de la MEGA, pero ahora quería hacerlo con una UNO y tengo problemas. La alimentación es externa y el led se enciende, pero no puedo conectar vía SoftwareSerial, no “dice” nada y he probado a varias velocidades. Si alimento la UNO con la fuente externa, desconectado el USB, el led de power se enciende unos segundos y luego se apaga, así que no sé si realmente está en marcha ¿qué significa?

    Gracias de nuevo.

    • Hola Ignacio, comentan que la librería software serial es problemática a 115200 pero yo no he tenido problemas a esa velocidad. El módulo debería de encenderse correctamente con una fuente externa de 3.3v e incluso directamente desde el Uno puede llegar a funcionar. Por otra parte te recomiendo que pruebes el Nodemcu que te quita todos estos problemas, es sencillo de usar y bastante barato. Un saludo.

  • hola buenas mi pregunta es como montarme el parser para que el arduino detecte que salidas le estoy diciendo que active
    y otra pregunta todo esto no es volatil , quiere decir siempre los recuerda el modulo

    • Hola David, si byuscas un poco en internet encontraras mucha informacion sobre como hacer un parser sencillo

      Por otro lado, el modulo recuerda los ultimos comandos si

    • Ignacio

    Hola Iván,
    He logrado conectar el ESP8266 a una MEGA gracias a tu artículo, pero no lo consigo con una NANO. La MEGA debe tener potencia suficiente para alimentar la ESP8266 pero la NANO no. Intento con una fuente externa, pero entonces no consigo acceder al puerto serie de la ESP vía USB, desde el IDE de Arduino. Utilizo la softareSerial y he probado varias velocidades. Soy principiante ¿algo mal en el concepto?
    Gracias, enhorabuena por el sitio.

    • Hola Ignacio, 3.3V del Arduino da un máximo de 50 mA, cuando el consumo del módulo suele ser en el arranque bastante superior a esto, con lo que a veces arranca y a veces no… Si tienes una fuente externa de alimentación de 3.3V sería mejor que la usases.

      Por otra parte, estos módulos antes venían con una velocidad de 9600 y últimamente vienen con 115200, a ver si puede ser alguna de estas cosas. Un saludo.

    • Jonnie

    Hola, Tengo un Arduino Leonardo y el modulo wifi ESP8266 del ejercicio, Al conectar todo en el monitor no hay actividad. Que podría ser he probado todas las velocidades y no hay respuesta en la consola

    • Lo mas frecuente, Joanie, es un problema de ajuste de velocidades entre el modulo, arduino y la puerta serie de la consola. Pero el Leonardo tiene alguna mania tambien con las puertas seri

    • Edu

    Hola, genial todos tus tutoriales!!!!
    Una pregunta… que diferencia hay entre APIP y STAIP ? es informacion cuando la consulto con AT+CIFSR
    La buena es STAiP…

    • No me atrevo a darte una respuesta clara respecto de esas diferencias porque hay varios firmwares corriendo por ahi, cada uno con sus manias. Tienes que hacer pruebas

    • Sergio

    Buenos días,

    Me surgen varios problemas, primero al volcar el programa a Arduino en el monitor serie salen continuamente y sin parar caracteres raros. Pongo AT y me da el OK pero de repente dejan de salir los caracteres que he comentado anteriormente y ya no responde a ningún comando de los que le envió, quito alimentación y el mismo proceso se repite. A que se debe esto? o que deberia hacer? Gracias
    Saludos

    • Sergio, Tu problema me sugiere que no estas alimentando correctamente tu modfulo esp. Asegurate de usar una fuente externa de 1 amperio al menos

  • Hola,

    Estoy siguiendo vuestro estupendo tutorial paso a paso, y solo llego hasta el comando “AT+CWLAP”. Despues de eso ya no puedo seguir porque solo me lista una red de las 6/7 que salen en mi portatil/movil, y justamente la que me aparece no es la mia por lo que no me puedo conectar…
    A que se debe ese problema al buscar las redes?

    GRACIAS DE ANTEMANO

    • Hola Marcus, tienes que tener en cuenta que seguramente tu esp no tiene antena wifi ni tampoco amplificador de señal y eso hace que necesites una señal medianamente potente para que lvea y la liste.
      Haz una prueba mueve tu esp con la alimentacion lo mas cerca que puedas de tu router e intenta el comando de nuevo a ver si te lista tu red. Probablemente si, y me dices

  • Hola

    A mí AT+CIOBAUD=? y AT+CIOBAUD? me devuelve ERROR. Es un ESP-01

  • Francisco: me pasa algo muy parecido que a tí: En las respuestas de la consola algunos caracteres (parece aleatorios) se transforman, la respuesta a CWLAP está incompleta y los comandos con CIOBAUD en la consola no me funcionan, da error. Sin embargo, me puedo conectar a la wifi de casa.
    He cambiado en uno y otro lado las velocidades y la única a la que al menos funciona es a 115200. Con las demás, imposible.
    He hecho lo que dices
    { Serial.begin(19200);
    BT1.begin(19200);
    BT1.println(“AT+CIOBAUD=19200”);

    y no funciona en absoluto, los comandos no van y la respuesta es un carácter extraño cada vez que introduzco un comando.

    Lo he cambiado por
    { Serial.begin(115200);
    BT1.begin(115200);
    BT1.println(“AT+CIOBAUD=115200”);
    BT1.println(“AT+CWLAP”); // este para probar la respuesta
    y vuelvo al principio: funciona pero cambia caracteres, corta respuestas y no va CIOBAUD.. Esta es la respuesta en consola a varios comandos:

    ðAT+CIOBAUD=105200 // ha cambiado 115200 por 105200

    OKCáAT+CWLAP

    +CWLAP:(3,”MOVISTAR_3AD0″,-78,”d8:fb:5e:30:3a:d1″,1,,2,0) //solo aparece un sssid y hay bastantes mas
    +CWLAP:Na,O”,”9eA-:P71C”fW9:
    _:-_ce(“,3:,ocL”aWA:+Da
    7b+38
    Sc13″0WF7)M:)AT

    OK
    AT+CIOCAUD=? //cambia CIOBAUD por CIOCAUD

    DRROR //cambia ERROR por DRROR
    AT+CIFSS // cambia CIFSR por CIFSS

    +CIFSR:APIP,”192.168.4.1”
    +CIFSR:APMAC,”a2;20:a6:12:c1;I”2

    Ah, y por cierto, insiste en decirme que la IP es 192.168.4.1, cuando realmente es 192.168.1.40 (comprobado varias veces y en varios días y siempre da la misma dirección errónea)

    ¿Alguna idea o alguien más que le pase? Gracias

    • Hola

      Definitivamente lo que me funciona es esto (tengo Arduino UNO):

      BT1.begin(115200);
      BT1.print(“AT+CIOBAUD=19200\n”);
      delay(50);
      BT1.begin(19200);

      el delay tal vez sobra

    • Francisco

    Hola de nuevo 😉

    El problema de los caracteres raros y líneas incompletas lo soluciono con dos instrucciones:

    BT1.begin(19200);
    BT1.print(“AT+CIOBAUD=19200”);

    Con la primera salían cosas ilegibles.

    • Francisco

    Hola

    Tengo Arduino UNO y el módulo ESP8266 negro y trato de utilizarlos con alimentación externa. ¿cuál es la mejor combinación para utilizar estos dos módulos?

    Conectando a 115200 algunos caracteres no se ven correctamente. El comando AT+CWLAP devuelve sólo dos líneas y no muy legibles, sin embargo me puedo conectar a mi wifi aunque no aparezca. El comando AT+CIOBAUD no funciona para consultar el valor de comunicación, solo para establecer un valor. Lo pongo a 19200 y a partir de ese momento nada es legible, incluso subiendo un nuevo programa indicando la velocidad a 19200.

    ¿qué estoy haciendo mal?

    Muchas gracias de antemano.

    • Seguramente no estas haciendo nada mal Francisco, parece mas algun pequeño despiste. Recuerda que al cambiar la velocidad del esp tienes que cambiar tambien la velocidad del Arduino y no olvides de la consola

  • Deseo saber si este dispositivo WIFI o si el hc-05 -06 me permite conectar varios dispositivos para poder controlarlos.

    • Hola John el esp8266 es un procesador de WIFI completo, por lo que en principio puedes conectar multiples dispositivos a el (AUnque me parece recoradar que las librerias lo limitan a 4 simultaneas) pero los Bluetooth que mencionas solo permiten conectarse a un dispositivo cada vez

  • Hola , estoy iniciandome en el ESP8266 y no logro que se comunique para recibir los comandos AT, estoy uando el ESP8266 negro chiquito, ARduino Mega, y fuente para protoboard , sigo el conexionado de la imagen y nada, prende la luz roj de energia y parpadea una vez la azul y nunca mas , lo desconecto y conecto y nada, que estoy haciendo mal?

    • Hola Sergio, el 95% de estos problemas son mala conexion o mala velocidad de comunicacion entre los extremos, revisa las velocidades y los cbles

    • David Rodriguez Diaz

    Tengo un problema en el proceso de carga de informacion al ESP8266 para un servidor web. Consigo cargar el programa pero en el monitor serie no me aparece esto:
    load 0x4010f000, len 1384, room 16
    tail 8
    chksum 0x2d
    csum 0x2d
    v09f0c112
    ~ld
    õ÷÷÷E”BÞõ!Â))»R!„ƅ@„Ãk)‡†„çj©¨¨«ëî

    Aqui le dejo el codigo que he introducido en el enlace a la pagina en la que estoy siguiendo el tutorial.

    Codigo:
    #include

    const char* ssid = “YOUR_SSID”;//type your ssid
    const char* password = “YOUR_PASSWORD”;//type your password

    int ledPin = 2; // GPIO2 of ESP8266
    WiFiServer server(80);

    void setup() {
    Serial.begin(115200);
    delay(10);

    pinMode(ledPin, OUTPUT);
    digitalWrite(ledPin, LOW);

    // Connect to WiFi network
    Serial.println();
    Serial.println();
    Serial.print(“Connecting to “);
    Serial.println(ssid);

    WiFi.begin(ssid, password);

    while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(“.”);
    }
    Serial.println(“”);
    Serial.println(“WiFi connected”);

    // Start the server
    server.begin();
    Serial.println(“Server started”);

    // Print the IP address
    Serial.print(“Use this URL to connect: “);
    Serial.print(“http://”);
    Serial.print(WiFi.localIP());
    Serial.println(“/”);

    }

    void loop() {
    // Check if a client has connected
    WiFiClient client = server.available();
    if (!client) {
    return;
    }

    // Wait until the client sends some data
    Serial.println(“new client”);
    while(!client.available()){
    delay(1);
    }

    // Read the first line of the request
    String request = client.readStringUntil(‘\r’);
    Serial.println(request);
    client.flush();

    // Match the request

    int value = LOW;
    if (request.indexOf(“/LED=ON”) != -1) {
    digitalWrite(ledPin, HIGH);
    value = HIGH;
    }
    if (request.indexOf(“/LED=OFF”) != -1){
    digitalWrite(ledPin, LOW);
    value = LOW;
    }

    // Set ledPin according to the request
    //digitalWrite(ledPin, value);

    // Return the response
    client.println(“HTTP/1.1 200 OK”);
    client.println(“Content-Type: text/html”);
    client.println(“”); // do not forget this one
    client.println(“”);
    client.println(“”);

    client.print(“Led pin is now: “);

    if(value == HIGH) {
    client.print(“On”);
    } else {
    client.print(“Off”);
    }
    client.println(“”);
    client.println(“Click here turn the LED on pin 2 ON”);
    client.println(“Click here turn the LED on pin 2 OFF”);
    client.println(“”);

    delay(1);
    Serial.println(“Client disonnected”);
    Serial.println(“”);

    }

    • Hola David, no se muy bien que es ese error pero te recomendaria que actualices tanto el IDE arduino como las librerias del esp. Siento decirte que no podmeos estudiar vuestros programas porque exige una cantidad de tiempo del que no disponemos

      Un saludo

    • Julio

    Hola, que protocolo de seguridad WiFi soporta? Me da ERROR cuando intento conectar a la red inalambrica.

    • Hola Julio, he conectado a multiples redes sin problemas y el asunto de ese error que mencionas me suena mas a una intensidad debil de la señal, pero puedes probar con encriptacion WPA y WPA2

  • Hola Ivan, muchas gracias por tu respuesta, las conexiones estarian bien, estoy usando un modulo esp8266 01 AI-thihker negro, necesitaria alguna conexion adicional o algo mas? Nuevamente muchas gracias por la ayuda. Saludos Hernan

  • Hola, uso arduino uno y a 115200 baudios algunos caracteres no salen coreectamente. He probado AT+CIOBAUD=19200, ya que al hacerlo mediante el ide de arduino solo leia mas o menos bien a 115200 baudios y me aparece el siguiente error:
    Error: Don’t use RTC mem data…
    Para el 8266 estoy utilizando 2 pilas de 1,5, segun leí por algún tutorial.
    Unb saludo

    • Hola Pablo los arduino UNO no van bien a 115200 baud si usas la libreria sserie ¿Vale?
      Para el esp8266 dos pilas son poca alimentacion y seria conveniente que usaras algo con un poco mas de potencia detras como un alimentador de movil o tableta que seguro que tendras por ahi

        • Gonzalo

        Hola, ¿como es posible que estemos comunicando con el serial y que este conectada a un alimentador de movil a lavez?

        • No te entiendo Gonzalo, me lo puedes definir un poco mas?

    • Hernan Colucci

    Hola, estoy queriendo conectar el modulo segun el ejemplo, estoy utilizando un rduino mega con una fuente externa, utilizo los pines 14 TX/15 RX veo la red que crea el modulo pero en el monitor serial solo veo el mensaje de Ok. Desde ya muchas gracias.

    • Hola Hernan, revisa las conexiones y prueba, he probado la programación y funciona bien. Un saludo.

      • Hola Ivan, muchas gracias por tu respuesta, las conexiones estarian bien, estoy usando un modulo esp8266 01 AI-thihker negro, necesitaria alguna conexion adicional o algo mas? Nuevamente muchas gracias por la ayuda. Saludos Hernan
